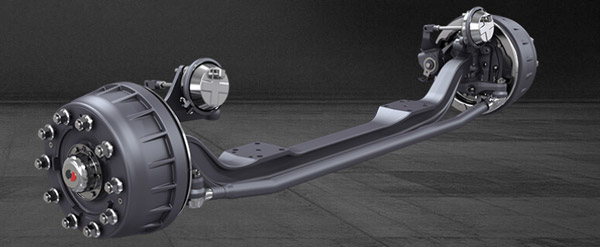

7.5T Front Axle
ITEM | DATA |
Axle Load（kg） | 7500 |
Spring Center Distance（mm） | 850-900 |
Toe in（mm） | 0-2 |
Kingpin Inclination Angle | 5° |
Kingpin Caster Angle | 0° |
Camber Angle | 1° |
Max Steering Angle | inner wheel 50°/ outer wheel 32°7´ |
Brake Chamber | 20"，22.5" |
Brake Torque（N.m） | 36000 38000 |
Axle Weight（kg） | 440 |
9.5T Front Axle
ITEM | DATA |
Axle Load（kg） | 9500 |
Spring Center Distance（mm） | 850-880 |
Toe in（mm） | 0-2 |
Kingpin Inclination Angle | 5° |
Kingpin Caster Angle | 0° |
Camber Angle | 1° |
Max Steering Angle | Inner wheel 47°/ outer wheel 32°17´ |
Brake Size（mm） | ø410x160 |
Brake Chamber | 20"，24" |
Brake Torque（N.m） | 31500 36500 |
Axle Weight（kg） | 440 |
